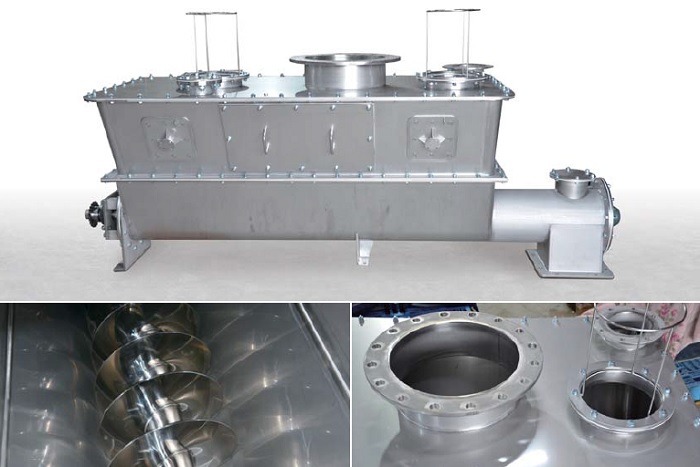

角ホッパー付きスクリューフィーダー（1）
| ケーシング | 材質 | SUS304 | |
|---|---|---|---|
| 寸法 | 外径 D | φ267.4 | |
| 内径 d | φ259.4 | ||
| 板厚 t | 4 | ||
| 長さ L | 2350 | ||
| 投入口径 | φ400 | ||
| 排出口寸法 | □ 250 | ||
| 仕上げ | 酸洗い ※④ | ||
| モーター | 位置 | 横型 ※① | |
| 仕様 | 出力 KW | 2.2 ※② | |
| 回転数 rpm | 75 | ||
| 許容トルク N・m | 269 | ||
| スクリュー | 形状 | 標準型 | |
| 材質 | SUS304 | ||
| 寸法 | 外径 D | 252 | |
| 内径 d | 76.3 | ||
| ピッチ Ｐ | 100 | ||
| 板厚 t | 3 | ||
| 長さ LA | 1300 | ||
| 長さ LB | 2700 | ||
| 投入口高さ HA | 800 | ||
| 巻き方向 | 右巻き ※③ | ||
| 仕上げ | ＃300バフ研磨 ※④ | ||
| 軸シール | 形式 | オイルシール、フエルトパッキン ※⑤ | |
※① 上下型、横型、直結型
※② 0.1、0.2、0.4、0.75、1.5、2.2、3.7、5.5
※③ 右巻き、左巻き
※④ 酸洗い、バフ研磨、ショットブラスト
※⑤ オイルシール形式、テフロンシール形式
