へルール規格

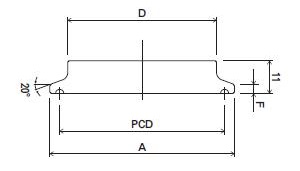

溶接式ヘルール

溶接式ヘルール

呼径 size A φ PCD C φ D φ E F
1S 50.5 43.5 23 25.4 21 2.85
1.25S 50.5 43.5 29.4 31.8 17 2.85
1.5S 50.5 43.5 35.7 38.1 21 2.85
2S 64 56.5 47.8 50.8 21 2.85
2.5S 77.5 70.5 59.5 63.5 21 2.85
3S 91 83.5 72.3 76.3 21 2.85
3.5S 106 97 85.1 89.1 21.5 2.85
4S 119 110 97.6 101.6 27.5 2.85
4.5S 130 122 108.3 114.3 28 2.85
5S 155 146 133.8 139.8 30 5.6
6S 183 174 159.2 165.2 30 5.6
8S 233.5 22 208.3 216.3 30 5.6

ブラインドヘルール

ブラインドヘルール

呼径 size A φ PCD D φ F
1S~ 1.5S 50.5 43.5 38.1 2.85
2S 64 56.5 50.8 2.85
2.5S 77.5 70.5 63.5 2.85
3S 91 83.5 76.3 2.85
3.5S 106 97 89.1 2.85
4S 119 110 101.6 2.85
4.5S 130 122 114.3 2.85
5S 155 146 139.8 5.6
6S 183 174 165.2 5.6
8S 233.5 225 216.3 5.6
