スクリュー軸部クリアランス確保によるコストダウンのポイント

スクリュー軸部クリアランス確保によるコストダウンのポイント

Before

スクリューフィーダーの組立て工程において、設計上、スクリュー羽根軸部とスクリューケースフランジのクリアランス狭い場合は、寸法誤差が発生すると組立てが困難になるケースがあり、修正などに工数が多くかかりコストアップとなります。

After

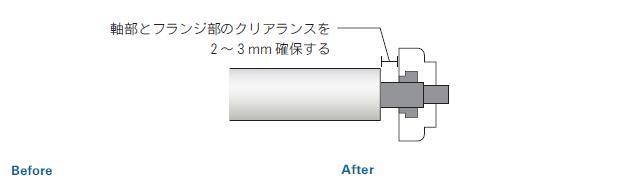

機構上問題がなければ、図のように設計上で2~3mmほどの隙間を確保することにより、寸法誤差が発生しても支障なく組立てを行なうことができます。これにより無駄な修正の工数発生を抑えることができますのでコストダウンとなります。
