段付き構造による組立て工数削減のポイント

Before

スクリューフィーダーの組立て工程において、スクリューケースとフランジを合わせる際、そのままでは合わせずらいため、芯合わせに時間がかかります。したがって、工数増加によるコスト高となります。

After

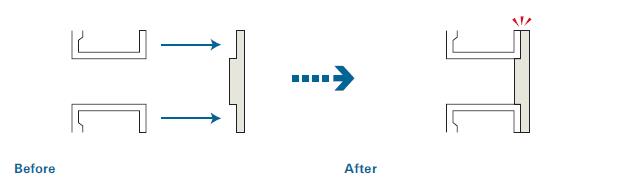

スクリューケースとフランジを右の図の通り、段付き構造にすることによって、組立て時の芯合わせが容易になります。芯合わせの手間を軽減できることで、作業時間が短縮されコストダウンを図ることができます。
